МАЛОГАБАРИТНАЯ БЛОЧНАЯ СЕПАРАЦИОННО-НАЛИВНАЯ УСТАНОВКА (ПЕРЕДВИЖНАЯ)
- для пробной эксплуатации скважин;
- для измерения расходных параметров компонентов нефтегазового потока (нефти, воды и газа), а также обводненности, давления, температуры и определения массы сырой нефти обезвоженной и объема свободного нефтяного газа;
- в качестве дополнительной ступени во время исследования и освоения скважин.
Установка монтируется в короткие сроки и может устанавливаться на устьях нефтяных скважин, на кустах скважин и в системах сбора и транспорта продукции нефтедобычи.
Установка полностью автоматизирована и предназначена для работы с минимальным количеством обслуживающего персонала.
Установка сертифицирована в соответствии техническим регламентом таможенного союза.
Малогабаритная блочная сепарационно-наливная установка (передвижная) состоит из нескольких блоков, поставка которых может быть осуществлена в короткие сроки. Специалисты ООО «ВЕГАС-А» проводят шеф-монтажные и пуско-наладочные работы.
Принцип работы

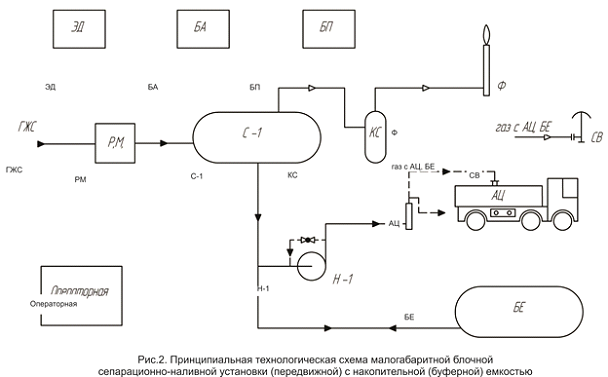

Поток продукции скважин поступает на вход многофазного расходомера (РМ), который непрерывно измеряет расход жидкой и газовой составляющих многокомпонентного потока смеси с различной структурой и режимом течения без предварительного его сепарирования, а также для измерений объемной доли воды (обводненности) в жидкой составляющей потока и, далее в сепаратор-накопитель (С-1) для окончательного разгазирования. Газ из С-1 через конденсатосборник (КС) направляется на факел (Ф), а жидкость насосом (Н-1) через наливной стояк (НС) закачивается в автоцистерну (АЦ).
В базовой комплектации предусмотрена нижняя система налива в автоцистерны, которая предусматривает газоотвод с АЦ на свечу рассеивания (СВ) или в КС. Количество жидкости наливаемой в автоцистерну может контролироваться расходомером. В операторной находится блок управления и комната отдыха.
Отдельно стоящие технологические блоки и оборудование связаны между собой трубопроводами на временных опорах, на концах которых имеются быстроразъемные соединения или сертифицированные металлорукава.
В обязательную поставку может не входить рампа для пропановых баллонов (БП), рампа для азотных баллонов (БА) и дизельная электростанция.
| Наименование параметра | Значение |
| Диапазон измерений давления, МПа | от 0 до 4,0 |
| Диапазон измерений температуры, °С | от -4 до +80 |
| Обводненность, % | от 0 до 100 |
| Расход жидкости, т/сут | до 600 |
| Расход газа, нм3/сут | до 50 000 |
| Пределы допускаемой абсолютной погрешности измерений, % | |
| Температура, °С | ±1,5 |
| Обводненность, % при содержании воды до 70% при содержании воды более 70% |
±1,0 ±1,2 |
| Пределы допускаемой относительной погрешности измерений, % | |
| Массового расхода жидкости | ±2,5 |
| Объемного расхода жидкости | ±5 |
| Давления, % от верхнего предела измерений, не более | ±1,5 |
Параметры контролируемой нефте-водо-газовой смеси
- вязкость – не более 300 м2/с (сСт)
- минерализация – не более 200 г/дм3 (г/л)
- механические примеси – не более 2%
Диапазон рабочих температур от -40 до +50°C.
